29 加餐：HTTP 协议 + JSON-RPC，Dubbo 跨语言就是如此简单

在前面课时介绍 Protocol 和 Invoker 实现时，我们重点介绍了 AbstractProtocol 以及 DubboInvoker 实现。其实，Protocol 还有一个实现分支是 AbstractProxyProtocol，如下图所示：

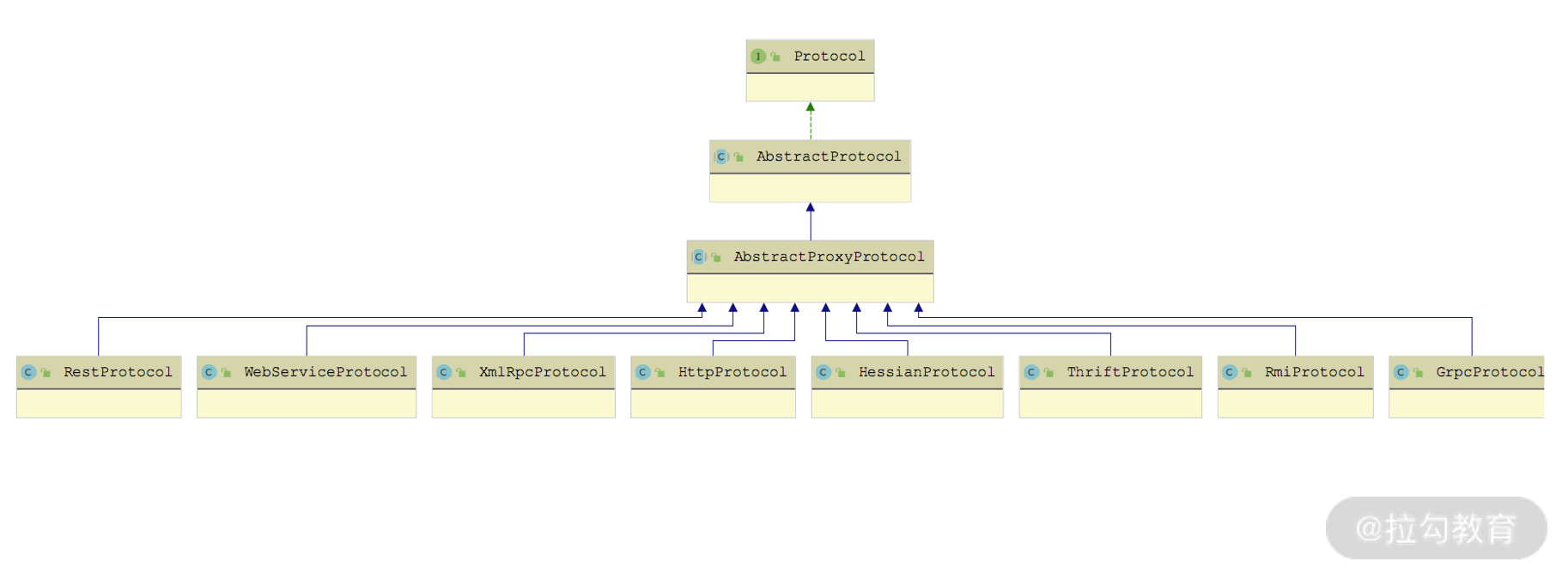

AbstractProxyProtocol 继承关系图

从图中我们可以看到：gRPC、HTTP、WebService、Hessian、Thrift 等协议对应的 Protocol 实现，都是继承自 AbstractProxyProtocol 抽象类。

目前互联网的技术栈百花齐放，很多公司会使用 Node.js、Python、Rails、Go 等语言来开发一些 Web 端应用，同时又有很多服务会使用 Java 技术栈实现，这就出现了大量的跨语言调用的需求。Dubbo 作为一个 RPC 框架，自然也希望能实现这种跨语言的调用，目前 Dubbo 中使用“HTTP 协议 + JSON-RPC”的方式来达到这一目的，其中 HTTP 协议和 JSON 都是天然跨语言的标准，在各种语言中都有成熟的类库。

下面我们就重点来分析 Dubbo 对 HTTP 协议的支持。首先，我会介绍 JSON-RPC 的基础，并通过一个示例，帮助你快速入门，然后介绍 Dubbo 中 HttpProtocol 的具体实现，也就是如何将 HTTP 协议与 JSON-RPC 结合使用，实现跨语言调用的效果。

JSON-RPC

Dubbo 中支持的 HTTP 协议实际上使用的是 JSON-RPC 协议。

JSON-RPC 是基于 JSON 的跨语言远程调用协议。Dubbo 中的 dubbo-rpc-xml、dubbo-rpc-webservice 等模块支持的 XML-RPC、WebService 等协议与 JSON-RPC 一样，都是基于文本的协议，只不过 JSON 的格式比 XML、WebService 等格式更加简洁、紧凑。与 Dubbo 协议、Hessian 协议等二进制协议相比，JSON-RPC 更便于调试和实现，可见 JSON-RPC 协议还是一款非常优秀的远程调用协议。

在 Java 体系中，有很多成熟的 JSON-RPC 框架，例如 jsonrpc4j、jpoxy 等，其中，jsonrpc4j 本身体积小巧，使用方便，既可以独立使用，也可以与 Spring 无缝集合，非常适合基于 Spring 的项目。

下面我们先来看看 JSON-RPC 协议中请求的基本格式：

{

    "id":1，

    "method":"sayHello",

    "params":[

        "Dubbo json-rpc"

    ]

}

JSON-RPC请求中各个字段的含义如下：

id 字段，用于唯一标识一次远程调用。
method 字段，指定了调用的方法名。
params 数组，表示方法传入的参数，如果方法无参数传入，则传入空数组。

在 JSON-RPC 的服务端收到调用请求之后，会查找到相应的方法并进行调用，然后将方法的返回值整理成如下格式，返回给客户端：

{

    "id":1，

    "result":"Hello Dubbo json-rpc",

    "error":null

}

JSON-RPC响应中各个字段的含义如下：

id 字段，用于唯一标识一次远程调用，该值与请求中的 id 字段值保持一致。
result 字段，记录了方法的返回值，若无返回值，则返回空；若调用错误，返回 null。
error 字段，表示调用发生异常时的异常信息，方法执行无异常时该字段为 null。

jsonrpc4j 基础使用

Dubbo 使用 jsonrpc4j 库来实现 JSON-RPC 协议，下面我们使用 jsonrpc4j 编写一个简单的 JSON-RPC 服务端示例程序和客户端示例程序，并通过这两个示例程序说明 jsonrpc4j 最基本的使用方式。

首先，我们需要创建服务端和客户端都需要的 domain 类以及服务接口。我们先来创建一个 User 类，作为最基础的数据对象：

public class User implements Serializable {

    private int userId;

    private String name;

    private int age;

    // 省略上述字段的getter/setter方法以及toString()方法

}

接下来创建一个 UserService 接口作为服务接口，其中定义了 5 个方法，分别用来创建 User、查询 User 以及相关信息、删除 User：

public interface UserService {

    User createUser(int userId, String name, int age);

    User getUser(int userId);

    String getUserName(int userId);

    int getUserId(String name);

    void deleteAll();

}

UserServiceImpl 是 UserService 接口的实现类，其中使用一个 ArrayList 集合管理 User 对象，具体实现如下：

public class UserServiceImpl implements UserService {

    // 管理所有User对象

    private List<User> users = new ArrayList<>();

    @Override

    public User createUser(int userId, String name, int age) {

        System.out.println("createUser method");

        User user = new User();

        user.setUserId(userId);

        user.setName(name);

        user.setAge(age);

        users.add(user); // 创建User对象并添加到users集合中

        return user;

    }

    @Override

    public User getUser(int userId) {

        System.out.println("getUser method");

        // 根据userId从users集合中查询对应的User对象

        return users.stream().filter(u -> u.getUserId() == userId).findAny().get();

    }

    @Override

    public String getUserName(int userId) {

        System.out.println("getUserName method");

        // 根据userId从users集合中查询对应的User对象之后，获取该User的name

        return getUser(userId).getName();

    }

    @Override

    public int getUserId(String name) {

        System.out.println("getUserId method");

        // 根据name从users集合中查询对应的User对象，然后获取该User的id

        return users.stream().filter(u -> u.getName().equals(name)).findAny().get().getUserId();

    }

    @Override

    public void deleteAll() {

        System.out.println("deleteAll");

        users.clear(); // 清空users集合

    }

}

整个用户管理业务的核心大致如此。下面我们来看服务端如何将 UserService 与 JSON-RPC 关联起来。

首先，我们创建 RpcServlet 类，它是 HttpServlet 的子类，并覆盖了 HttpServlet 的 service() 方法。我们知道，HttpServlet 在收到 GET 和 POST 请求的时候，最终会调用其 service() 方法进行处理；HttpServlet 还会将 HTTP 请求和响应封装成 HttpServletRequest 和 HttpServletResponse 传入 service() 方法之中。这里的 RpcServlet 实现之中会创建一个 JsonRpcServer，并在 service() 方法中将 HTTP 请求委托给 JsonRpcServer 进行处理：

public class RpcServlet extends HttpServlet {

    private JsonRpcServer rpcServer = null;

    public RpcServlet() {

        super();

        // JsonRpcServer会按照json-rpc请求，调用UserServiceImpl中的方法

        rpcServer = new JsonRpcServer(new UserServiceImpl(), UserService.class);

    }

    @Override

    protected void service(HttpServletRequest request,

                           HttpServletResponse response) throws ServletException, IOException {

        rpcServer.handle(request, response);

    }

}

最后，我们创建一个 JsonRpcServer 作为服务端的入口类，在其 main() 方法中会启动 Jetty 作为 Web 容器，具体实现如下：

public class JsonRpcServer {

    public static void main(String[] args) throws Throwable {

        // 服务器的监听端口

        Server server = new Server(9999);

        // 关联一个已经存在的上下文

        WebAppContext context = new WebAppContext();

        // 设置描述符位置

        context.setDescriptor("/dubbo-demo/json-rpc-demo/src/main/webapp/WEB-INF/web.xml");

        // 设置Web内容上下文路径

        context.setResourceBase("/dubbo-demo/json-rpc-demo/src/main/webapp");

        // 设置上下文路径

        context.setContextPath("/");

        context.setParentLoaderPriority(true);

        server.setHandler(context);

        server.start();

        server.join();

    }

}

这里使用到的 web.xml 配置文件如下：

<?xml version="1.0" encoding="UTF-8"?>

<web-app

        xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

        xmlns="http://xmlns.jcp.org/xml/ns/javaee"

        xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_3_1.xsd"

        version="3.1">

    <servlet>

        <servlet-name>RpcServlet</servlet-name>

        <servlet-class>com.demo.RpcServlet</servlet-class>

    </servlet>

    <servlet-mapping>

        <servlet-name>RpcServlet</servlet-name>

        <url-pattern>/rpc</url-pattern>

    </servlet-mapping>

</web-app>

完成服务端的编写之后，下面我们再继续编写 JSON-RPC 的客户端。在 JsonRpcClient 中会创建 JsonRpcHttpClient，并通过 JsonRpcHttpClient 请求服务端：

public class JsonRpcClient {

    private static JsonRpcHttpClient rpcHttpClient;

    public static void main(String[] args) throws Throwable {

        // 创建JsonRpcHttpClient

        rpcHttpClient = new JsonRpcHttpClient(new URL("http://127.0.0.1:9999/rpc"));

        JsonRpcClient jsonRpcClient = new JsonRpcClient();

        jsonRpcClient.deleteAll(); // 调用deleteAll()方法删除全部User

        // 调用createUser()方法创建User

        System.out.println(jsonRpcClient.createUser(1, "testName", 30));

        // 调用getUser()、getUserName()、getUserId()方法进行查询

        System.out.println(jsonRpcClient.getUser(1));

        System.out.println(jsonRpcClient.getUserName(1));

        System.out.println(jsonRpcClient.getUserId("testName"));

    }

    public void deleteAll() throws Throwable {

        // 调用服务端的deleteAll()方法

        rpcHttpClient.invoke("deleteAll", null);

    }

    public User createUser(int userId, String name, int age) throws Throwable {

        Object[] params = new Object[]{userId, name, age};

        // 调用服务端的createUser()方法

        return rpcHttpClient.invoke("createUser", params, User.class);

    }

    public User getUser(int userId) throws Throwable {

        Integer[] params = new Integer[]{userId};

        // 调用服务端的getUser()方法

        return rpcHttpClient.invoke("getUser", params, User.class);

    }

    public String getUserName(int userId) throws Throwable {

        Integer[] params = new Integer[]{userId};

        // 调用服务端的getUserName()方法

        return rpcHttpClient.invoke("getUserName", params, String.class);

    }

    public int getUserId(String name) throws Throwable {

        String[] params = new String[]{name};

        // 调用服务端的getUserId()方法

        return rpcHttpClient.invoke("getUserId", params, Integer.class);

    }

}

// 输出：

// User{userId=1, name='testName', age=30}

// User{userId=1, name='testName', age=30}

// testName

// 1

AbstractProxyProtocol

在 AbstractProxyProtocol 的 export() 方法中，首先会根据 URL 检查 exporterMap 缓存，如果查询失败，则会调用 ProxyFactory.getProxy() 方法将 Invoker 封装成业务接口的代理类，然后通过子类实现的 doExport() 方法启动底层的 ProxyProtocolServer，并初始化 serverMap 集合。具体实现如下：

public <T> Exporter<T> export(final Invoker<T> invoker) throws RpcException {

    // 首先查询exporterMap集合

    final String uri = serviceKey(invoker.getUrl());

    Exporter<T> exporter = (Exporter<T>) exporterMap.get(uri);

    if (exporter != null) {

        if (Objects.equals(exporter.getInvoker().getUrl(), invoker.getUrl())) {

            return exporter;

        }

    }

    // 通过ProxyFactory创建代理类，将Invoker封装成业务接口的代理类

    final Runnable runnable = doExport(proxyFactory.getProxy(invoker, true), invoker.getInterface(), invoker.getUrl());

    // doExport()方法返回的Runnable是一个回调，其中会销毁底层的Server，将会在unexport()方法中调用该Runnable

    exporter = new AbstractExporter<T>(invoker) {

        public void unexport() {

            super.unexport();

            exporterMap.remove(uri);

            if (runnable != null) {

                runnable.run();

            }

        }

    };

    exporterMap.put(uri, exporter);

    return exporter;

}

在 HttpProtocol 的 doExport() 方法中，与前面介绍的 DubboProtocol 的实现类似，也要启动一个 RemotingServer。为了适配各种 HTTP 服务器，例如，Tomcat、Jetty 等，Dubbo 在 Transporter 层抽象出了一个 HttpServer 的接口。

Drawing 1.png

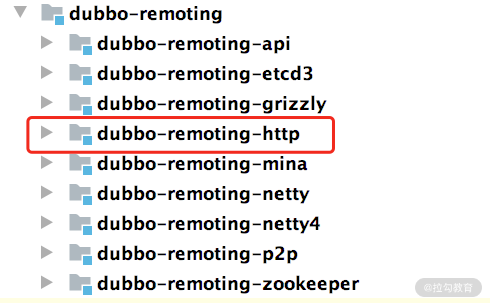

dubbo-remoting-http 模块位置

dubbo-remoting-http 模块的入口是 HttpBinder 接口，它被 @SPI 注解修饰，是一个扩展接口，有三个扩展实现，默认使用的是 JettyHttpBinder 实现，如下图所示：

Drawing 2.png

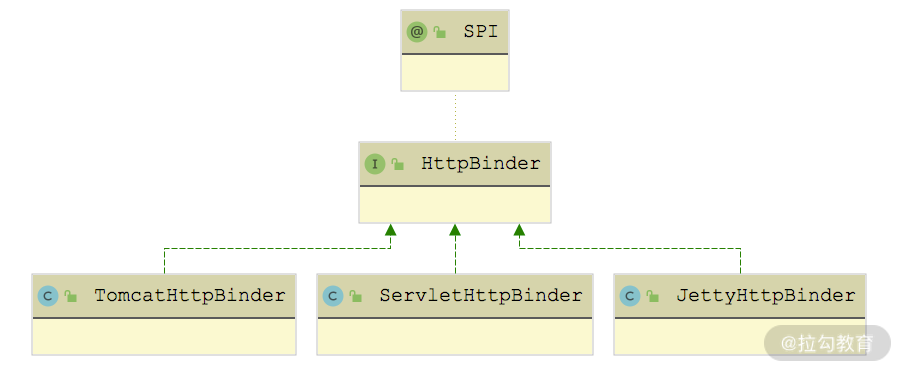

JettyHttpBinder 继承关系图

HttpBinder 接口中的 bind() 方法被 @Adaptive 注解修饰，会根据 URL 的 server 参数选择相应的 HttpBinder 扩展实现，不同 HttpBinder 实现返回相应的 HttpServer 实现。HttpServer 的继承关系如下图所示：

Drawing 3.png

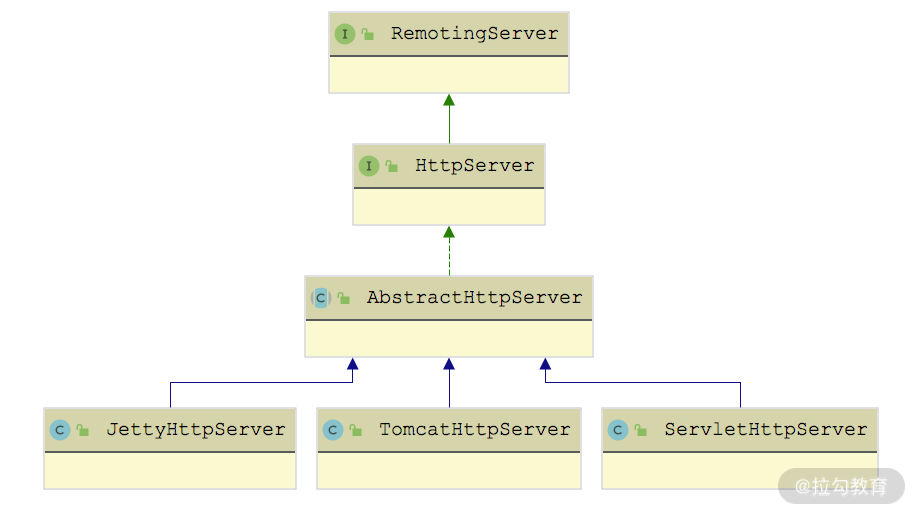

HttpServer 继承关系图

这里我们以 JettyHttpServer 为例简单介绍 HttpServer 的实现，在 JettyHttpServer 中会初始化 Jetty Server，其中会配置 Jetty Server 使用到的线程池以及处理请求 Handler：

public JettyHttpServer(URL url, final HttpHandler handler) {

    // 初始化AbstractHttpServer中的url字段和handler字段

    super(url, handler);

    this.url = url;

    DispatcherServlet.addHttpHandler( // 添加HttpHandler

        url.getParameter(Constants.BIND_PORT_KEY,

        url.getPort()), handler);

    // 创建线程池

    int threads = url.getParameter(THREADS_KEY, DEFAULT_THREADS);

    QueuedThreadPool threadPool = new QueuedThreadPool();

    threadPool.setDaemon(true);

    threadPool.setMaxThreads(threads);

    threadPool.setMinThreads(threads);

    // 创建Jetty Server

    server = new Server(threadPool);

    // 创建ServerConnector，并指定绑定的ip和port

    ServerConnector connector = new ServerConnector(server);

    String bindIp = url.getParameter(Constants.BIND_IP_KEY, url.getHost());

    if (!url.isAnyHost() && NetUtils.isValidLocalHost(bindIp)) {

        connector.setHost(bindIp);

    }

    connector.setPort(url.getParameter(Constants.BIND_PORT_KEY, url.getPort()));

    server.addConnector(connector);

    // 创建ServletHandler并与Jetty Server关联，由DispatcherServlet处理全部的请求

    ServletHandler servletHandler = new ServletHandler();

    ServletHolder servletHolder = servletHandler.addServletWithMapping(DispatcherServlet.class, "/*");

    servletHolder.setInitOrder(2);

    // 创建ServletContextHandler并与Jetty Server关联

    ServletContextHandler context = new ServletContextHandler(server, "/", ServletContextHandler.SESSIONS);

    context.setServletHandler(servletHandler);

   ServletManager.getInstance().addServletContext(url.getParameter(Constants.BIND_PORT_KEY, url.getPort()), context.getServletContext());

    server.start();

}

我们可以看到 JettyHttpServer 收到的全部请求将委托给 DispatcherServlet 这个 HttpServlet 实现，而 DispatcherServlet 的 service() 方法会把请求委托给对应接端口的 HttpHandler 处理：

protected void service(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {

    // 从HANDLERS集合中查询端口对应的HttpHandler对象

    HttpHandler handler = HANDLERS.get(request.getLocalPort());

    if (handler == null) { // 端口没有对应的HttpHandler实现

        response.sendError(HttpServletResponse.SC_NOT_FOUND, "Service not found.");

    } else { // 将请求委托给HttpHandler对象处理

        handler.handle(request, response);

    }

}

了解了 Dubbo 对 HttpServer 的抽象以及 JettyHttpServer 的核心之后，我们回到 HttpProtocol 中的 doExport() 方法继续分析。

在 HttpProtocol.doExport() 方法中会通过 HttpBinder 创建前面介绍的 HttpServer 对象，并记录到 serverMap 中用来接收 HTTP 请求。这里初始化 HttpServer 以及处理请求用到的 HttpHandler 是 HttpProtocol 中的内部类，在其他使用 HTTP 协议作为基础的 RPC 协议实现中也有类似的 HttpHandler 实现类，如下图所示：

Drawing 4.png

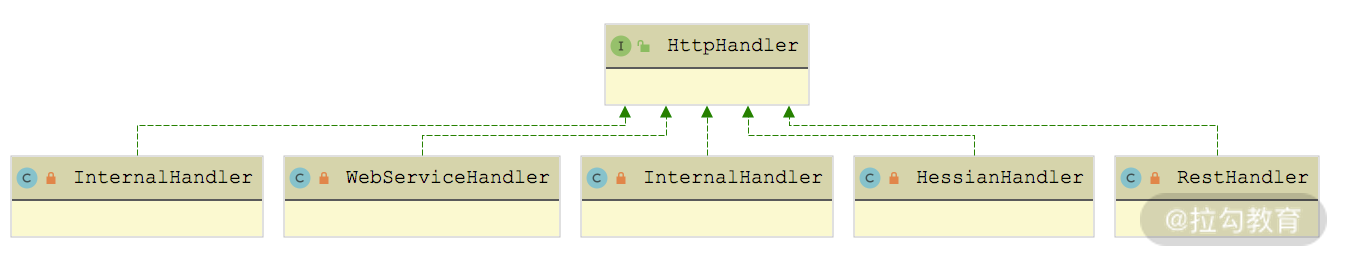

HttpHandler 继承关系图

在 HttpProtocol.InternalHandler 中的 handle() 实现中，会将请求委托给 skeletonMap 集合中记录的 JsonRpcServer 对象进行处理：

public void handle(HttpServletRequest request, HttpServletResponse response) throws ServletException {

    String uri = request.getRequestURI();

    JsonRpcServer skeleton = skeletonMap.get(uri);

    if (cors) { ... // 处理跨域问题 }

    if (request.getMethod().equalsIgnoreCase("OPTIONS")) {

        response.setStatus(200); // 处理OPTIONS请求

    } else if (request.getMethod().equalsIgnoreCase("POST")) {

        // 只处理POST请求

        RpcContext.getContext().setRemoteAddress(

            request.getRemoteAddr(), request.getRemotePort());

        skeleton.handle(request.getInputStream(),   response.getOutputStream());

    } else {// 其他Method类型的请求，例如，GET请求，直接返回500

        response.setStatus(500);

    }

}

skeletonMap 集合中的 JsonRpcServer 是与 HttpServer 对象一同在 doExport() 方法中初始化的。最后，我们来看 HttpProtocol.doExport() 方法的实现：

protected <T> Runnable doExport(final T impl, Class<T> type, URL url) throws RpcException {

    String addr = getAddr(url);

    // 先查询serverMap缓存

    ProtocolServer protocolServer = serverMap.get(addr);

    if (protocolServer == null) { // 查询缓存失败

        // 创建HttpServer,注意，传入的HttpHandler实现是InternalHandler

        RemotingServer remotingServer = httpBinder.bind(url, new InternalHandler(url.getParameter("cors", false)));

        serverMap.put(addr, new ProxyProtocolServer(remotingServer));

    }

    // 创建JsonRpcServer对象，并将URL与JsonRpcServer的映射关系记录到skeletonMap集合中

    final String path = url.getAbsolutePath();

    final String genericPath = path + "/" + GENERIC_KEY;

    JsonRpcServer skeleton = new JsonRpcServer(impl, type);

    JsonRpcServer genericServer = new JsonRpcServer(impl, GenericService.class);

    skeletonMap.put(path, skeleton);

    skeletonMap.put(genericPath, genericServer);

    return () -> {// 返回Runnable回调，在Exporter中的unexport()方法中执行

        skeletonMap.remove(path);

        skeletonMap.remove(genericPath);

    };

}

介绍完 HttpProtocol 暴露服务的相关实现之后，下面我们再来看 HttpProtocol 中引用服务相关的方法实现，即 protocolBindinRefer() 方法实现。该方法首先通过 doRefer() 方法创建业务接口的代理，这里会使用到 jsonrpc4j 库中的 JsonProxyFactoryBean 与 Spring 进行集成，在其 afterPropertiesSet() 方法中会创建 JsonRpcHttpClient 对象：

public void afterPropertiesSet() {

    ... ... // 省略ObjectMapper等对象

    try {

        // 创建JsonRpcHttpClient，用于后续发送json-rpc请求

        jsonRpcHttpClient = new JsonRpcHttpClient(objectMapper, new URL(getServiceUrl()), extraHttpHeaders);

        jsonRpcHttpClient.setRequestListener(requestListener);

        jsonRpcHttpClient.setSslContext(sslContext);

        jsonRpcHttpClient.setHostNameVerifier(hostNameVerifier);

    } catch (MalformedURLException mue) {

        throw new RuntimeException(mue);

    }

}

下面来看 doRefer() 方法的具体实现：

protected <T> T doRefer(final Class<T> serviceType, URL url) throws RpcException {

    final String generic = url.getParameter(GENERIC_KEY);

    final boolean isGeneric = ProtocolUtils.isGeneric(generic) || serviceType.equals(GenericService.class);

    JsonProxyFactoryBean jsonProxyFactoryBean = new JsonProxyFactoryBean();

    ... // 省略其他初始化逻辑

    jsonProxyFactoryBean.afterPropertiesSet();

    // 返回的是serviceType类型的代理对象

    return (T) jsonProxyFactoryBean.getObject();

}

在 AbstractProxyProtocol.protocolBindingRefer() 方法中，会通过 ProxyFactory.getInvoker() 方法将 doRefer() 方法返回的代理对象转换成 Invoker 对象，并记录到 Invokers 集合中，具体实现如下：

protected <T> Invoker<T> protocolBindingRefer(final Class<T> type, final URL url) throws RpcException {

    final Invoker<T> target = proxyFactory.getInvoker(doRefer(type, url), type, url);

    Invoker<T> invoker = new AbstractInvoker<T>(type, url) {

        @Override

        protected Result doInvoke(Invocation invocation) throws Throwable {

              Result result = target.invoke(invocation);

              // 省略处理异常的逻辑

              return result;

        }

    };

    invokers.add(invoker); // 将Invoker添加到invokers集合中

    return invoker;

}

总结

本课时重点介绍了在 Dubbo 中如何通过“HTTP 协议 + JSON-RPC”的方案实现跨语言调用。首先我们介绍了 JSON-RPC 中请求和响应的基本格式，以及其实现库 jsonrpc4j 的基本使用；接下来我们还详细介绍了 Dubbo 中 AbstractProxyProtocol、HttpProtocol 等核心类，剖析了 Dubbo 中“HTTP 协议 + JSON-RPC”方案的落地实现。
